Câbles et connectiques pour micro-onduleurs photovoltaïques

Les câbles et connectiques se déclinent en trois catégories, selon leur fonction :

  • ceux qui transportent le courant continu (DC)
  • ceux qui transportent le courant alternatif (AC)
  • ceux qui assurent la liaison équipotentielle et la mise à la terre des masses mécaniques

Schéma de câblage avec des micro-onduleurs

Câbles et connectiques AC

Schéma 1 : câblage d'un système avec micro-onduleurs



Câbles et connectiques DC

Si on a choisi l'option avec micro-onduleurs, aucune connectique DC ou câble DC supplémentaire n'est nécessaire. Le panneau est vendu avec ses connectiques et câble (environ 1 m de long) tandis que le micro-onduleur dispose aussi de ses connectiques de séries. On a simplement besoin de connecter le micro-onduleur sur le panneau comme présenté ci-dessous


Câbles MO APS

Visuel de câblage d'un micro-onduleur (version 1 micro-onduleur pour 2 panneaux)



Câbles et connectiques AC

Connecteurs AC

Schéma 2 : vue de la rallonge de micro-onduleur (ici avec 5 connecteurs)



1. Raccorder les micro-onduleurs sur la rallonge de câble micro-onduleur munie d'un bouchon à l'une des extrémité

Comme indiqué sur le visuel ci-dessus et ci-dessous, la sortie AC du micro-onduleur se raccorde sur le câble associé. Le câble est vendu sous forme d'une "multi-prise" sur laquelle les connecteurs sont espacés de la largeur des panneaux (ou de 2 panneaux).


Câbles MO APS connection AC

Visuels du système de raccord entre le micro-onduleur et la rallonge de câble pour micro-onduleur
Chaque marque de micro-onduleur dispose de son connecteur :
  • APSystems : 1 connecteur permet de connecter un micro-onduleur YC600 (2 panneaux) ou un micro-onduleur QS1 (4 panneaux)
  • Enphase : 1 connecteur permet de connecter un micro-onduleur IQ7 ou 7+ (1 panneau)

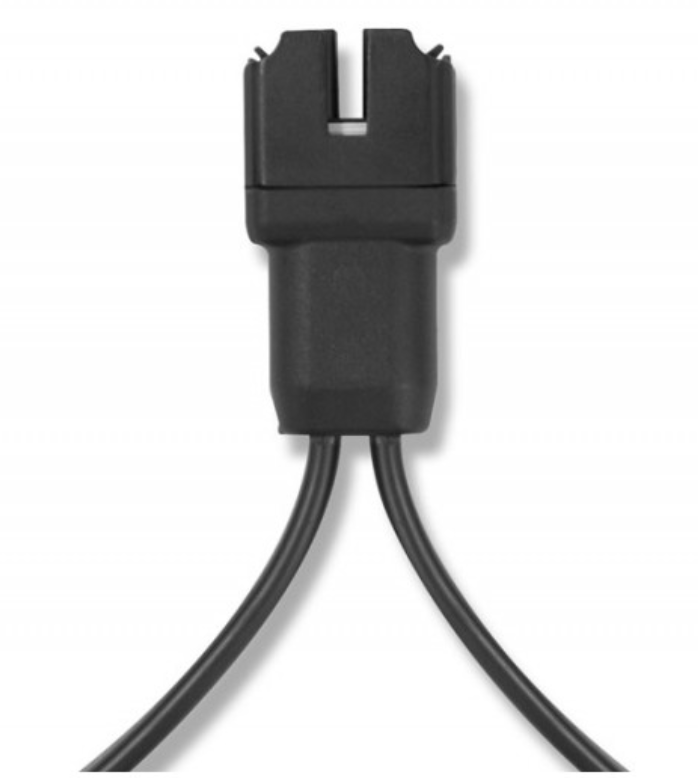

Visuels des connecteurs APSystems et Enphase

Qcâble Enphase

Câbles YC600


RAPPEL: Toutes nos rallonges de câble de micro-onduleur sont vendues avec un bouchon de terminaison sur une des extrémités.


2. Raccorder la rallonge de micro-onduleur sur le câble AC en provenance du coffret

Pour raccorder la rallonge de micro-onduleur à du câble AC conventionnel (3G2.5), il suffit d'utiliser ce connecteur AC
Visuel du raccord AC entre la rallonge de micro-onduleur et le câble AC

Raccord Wieland




3. Raccorder le câble AC sur le coffret puis le coffret sur le tableau électrique de la maison

Il ne reste plus qu'à vous raccorder sur le coffret de protection puis du coffret de protection sur le tableau électrique de la maison. Le coffret de protection AC est vendu avec les connectiques AC adéquates, il ne vous faut donc que du câble AC.
