Cet article traite de la programmation de la carte de communication de votre onduleur Fronius afin que celui-ci vienne piloter et optimiser votre consommation pour la mettre en adéquation avec votre production.
Piloter vos équipements
Les Onduleurs Fronius PRIMO, SYMO et GEN24 PLUS : Le Routeur Solaire intégré !
Après avoir installé votre kit solaire avec votre onduleur Fronius et éventuellement votre smart meter, vous vous demandez comment vous allez pouvoir optimiser votre autoconsommation en déclenchant vos consommations sur les périodes solaires. Cet article traite de la manière d'automatiser ce processus afin de (par exemple) :
- Chauffer votre eau sanitaire au solaire
- Filtrez votre piscine au solaire
- Charger votre véhicule électrique au solaire
- etc...
Pour cela l'onduleur Fronius dispose, de série chez Oscaro Power, d'un système de pilotage pour 4x relais de commandes séparées. Ceux-ci peuvent être pilotés en fonction de la production solaire ou en fonction du surplus d'énergie (rappelez-vous que ce qui sort de la maison pour aller vers le réseau électrique est soit perdu, soit vendu peu cher).
Pour piloter un équipement, il vous faudra relier l'une des 4x sorties pilotées de l'onduleur Fronius (sorties en 12 VDC) à un relais de puissance FINDER (comment acheter des relais de puissance Finder pour Fronius chez Oscaro Power?) .
Comment câbler les relais ?
Pré-requis
Vous devez avoir :
- Installé votre onduleur
- Paramétré la supervision
- Acheté au moins un relais FINDER
Les étapes d'installation
- Étape 1 : Mettre hors tension votre installation solaire et le réseau électrique de la maison.
- Étape 2 : Côté Tableau électrique de votre maison - Installer le (ou les) relais sur le tableau électrique entre le disjoncteur de l'équipement pilote et l'équipement en question (voir visuel ci-dessous) : Vous débranchez votre câble de Phase ( normalement rouge) et vous le raccordez à la borne 11 du relais Finder. Vous raccordez un brin de câble rouge de la borne 14 du relais Finder à l'emplacement du disjoncteur d'où vous venez de déconnecter cette phase de votre consommateur à pilote.
Si vous souhaitez conserver les heures pleines/heures creuses, il est possible de suivre le deuxième schéma ci-après (non conseillé car votre eau sera toujours chaude en totalité le matin, donc sans capacité à absorber du surplus).
Schéma de Principe du raccordement du Relais FINDER 12VDC-5mA / 230VAC-16A SANS RELAIS HC/HP (piloté par la porteuse ENEDIS) :
Schéma de Principe du raccordement du Relais FINDER 12VDC-5mA / 230VAC-16A AVEC RELAIS HC/HP piloté par la porteuse ENEDIS :
- Étape 3 : Raccordement de vos relais Finder N°1
- Relier la Borne "-" du Fronius à la Borne A2 (0 VDC) du FINDER
- Relier la Borne "0" du Fronius à la Borne A1 (+12VDC-5mA) du FINDER
Jusqu'à 4x pilotages de Charges différents : Brancher les trois autres relais FINDER comme suit
- Relais FINDER N° 2 : Raccordez la Borne "-" du Fronius à la Borne A2 du FINDER et la Borne "1" du Fronius à la Borne A1 (+12VDC-5mA) FINDER.
- Relais FINDER N°3 : Raccorder la Borne "- " du Fronius à la Borne A2 du FINDER et le Borne "2" du Fronius à la Borne A1 (+12VDC-5mA) du FINDER.
- Relais FINDER N°4: Raccorder la Borne "-" du Fronius à la Borne A2 du FINDER et le Borne "3" du Fronius à la Borne A1 (+12VDC-5mA) du FINDER.
Vous remarquerez vite qu'il n'y a que 2x Bornier "-" côté Fronius : Il suffit de vriller ensembles les 4x Câbles 1.5 mm2.
Quel Câbles de pour raccorder mes relais FINDER ?
Un câble de section 1.5 mm2, typiquement vous trouverez notre Câble de Communication disponible au mètre ici CAT5E.
Ne pas dépasser 25 m linéaire sans un risque de perte de signal 12 VDC par atténuation.
Le bornier de la data manager
Localisation du bornier de couleur orange : à côté de l'antenne Wifi noire - sous la partie grise foncée basse et amovible des Fronius PRIMO et SYMO.
Le bornier monté sur la datamanager pour connecter le câble de communication (vers votre supervision Smart Meter Fronius et vos relais de délestage Finder).
Vous trouverez les schémas ci-dessous pour le repérage du câblage.
Vous avez des Consommateurs en Triphasé à piloter ?
Il vous suffit d'acheter un relais soit
- Triphasé 380 VAC piloté directement en 12 VDC : le raccordement se fera de la même façon qu'expliquée ci-dessus.
- Triphasé 380VAC piloté en 220 VAC : Il faut insérer un Relais FINDER mono qui alimentera l'entrée 220 VAC du relais Triphasé 380VAC (il est recommandé de demander à votre électricien pour le câblage).
NOTE : Vous pouvez prendre des relais SSD (dits SOLID STATE DEVICE) électroniques.
Programmer les relais
-
Étape 1 : Mettez à jour votre gestionnaire de données
- Connectez-vous à votre espace Solarweb à partir de votre PC.
- Cliquez sur "mise à jour" pour le composant "Source de données" dans le menu "Paramètre/Composants".
-
Étape 2 : Accéder à votre carte datamanager
- Activer et se connecter au wifi de votre onduleur Fronius (sauf s'il est déjà connecté en filaire en RJ45 à votre routeur)
- Se connecter à la datamanager :
- via l'adresse http://datamanager ou
- via l'adresse IP 169.254.0.180 pour l'interface LAN (filaire RJ45) ou
- via l'adresse IP 192.168.250.181 pour le point d'accès WLAN (wifi).
- Étape 3 : Allez dans le menu Réglages
- Étape 4 : Activer les entrées de la datamanager sur qui sont branchés sur le ou les relais de pilotage
- Étape 5 : Entrez votre mot de passe administrateur si besoin
- Étape 6 : Aller dans le menu GPIO'S . Dans ce menu, vous pouvez activer ou non une ou plusieurs des 4x sorties 12V programmables.
- Étape 7 : Paramétrer les sorties pilotant les relais 12V Finder

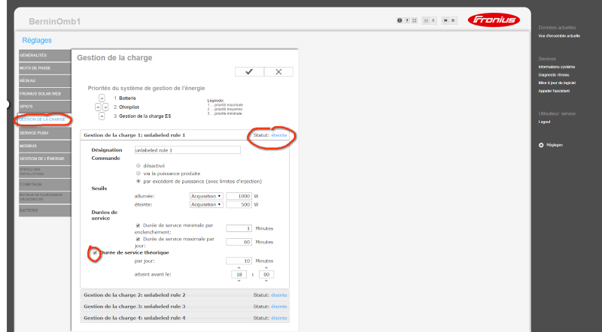

- Étape 8 : Aller dans le menu GESTION DE LA CHARGE, le mot de passe de "service" est nécessaire.
Dans ce menu, il est possible d'activer ou de désactiver les sorties 12V de vos relais Finder, gérer les seuils de connexion et de déconnexion, gérer le temps minimum durant lequel le relais va rester fermé (c'est-à-dire que l'équipement sera alimenté), la durée maximale par jour de fermeture d'un relais et donc d'alimentation d'un consommateur.
Paramétrer les relais
La programmation des relais dépend des préférences de chacun, nous vous informons des éléments suivants :
1) Commande
Il est préférable de piloter son relais à partir de l'information " par excédent de puissance " (disponible uniquement avec la supervision " Smart Meter Fronius " et sans interdire l'injection du surplus ) plutôt que d'utiliser la " puissance produit".
Cela garantit une optimisation de l'autoconsommation et évite le démarrage simultané des équipements.
2) Les seuils de déclenchement
Des seuils doivent être définis pour que l'onduleur Fronius sache à quel niveau de puissance la sortie doit être activée ou désactivée.
- Allumé : Pour le chauffe-eau : Ce réglage garantit un « chauffe-eau » alimenté avec au moins 50 % de solaire. De la même manière, évitez de mettre une valeur supérieure à 50% de la puissance totale de vos panneaux solaires.
Exemple : Un exemple pour un chauffe-eau de 2000 W activé à la valeur de 900 W d'injection solaire. Avec la supervision, vous pourrez ajuster cette valeur :
- Si le chauffe-eau ne fonctionne que le matin : Augmentez la valeur seuil de 900 W à 1000 W par exemple.
- Si la durée minimale de chauffage en solaire PV n'est pas atteinte et que la marche forcée s'active en fin de journée : Baissez cette valeur de 900 W.
- Éteint : Il faut que le seuil de coupure soit au moins égal à la valeur potentielle produite en solaire PV moins la puissance de l'appareil consommateur.
Exemple : Un chauffe-eau de 2000 W, désactivé à 900-2000= -1100W c'est à dire lorsque vous consommez 1100 W.
Pour limiter des « On / Off » trop fréquents, vous pouvez agrandir les seuils de 950 et -1150 (ce qui portera à 2100 W la plage de fonctionnement) ou bien encore imposer un temps minimum de fonctionnement.
Une pompe de piscine d'une puissance de 1000 W peut fonctionner avec un seuil d'activation de 1200 W et un seuil de désactivation de 0 W, ce qui donne une hystérésis de 0,5 %. De désactivation de 0 W, ce qui donne une valeur d'hystérésis de 200 W.
3) Durée de service
La sélection d'une durée minimale permet d'éviter les commutations trop fréquentes dans les situations où le rayonnement solaire ou les niveaux d'énergie excédentaire varient constamment, car une commutation excessive réduit la durée de vie du consommateur (type ballon d'eau-chaude).
- Par enclenchement : Durée de 15 min - Cette valeur sert de lissage au déclenchement, elle est à chauffer à 15 min pour un-eau. Cela évitera les arrêts/démarrages intempestifs lorsque le soleil joue à cache/cache avec les nuages.
- Maximale par jour : Particulièrement utile pour une pompe de piscine si vous ne voulez pas laisser tourner toute la journée ! Pour un chauffe-eau, une valeur de 6 h (360 min) est cohérente.
4) Durée de service théorique
- Par jour (durée maximum pendant lequel le consommateur est allumé par jour) : une durée de service de 3 à 4 h est normale pour un chauffe-eau. Une durée plus longue va conduire à réduire la partie solaire qui sera alors dédiée à la charge d'une voiture électrique par exemple. Le chauffe-eau démarrera avant d'avoir pu profiter d'une optimisation solaire.
- Atteint avant la (durée cible) : La durée cible garantit que le consommateur aura fonctionné pendant au moins la durée définie à une heure donnée.
Exemple pour un chauffe-eau : Mettre ici 18 h ou 19 h pour le chauffe-eau est idéal pour être sûr d'avoir de l'eau chaude le soir tout en laissant suffisamment de temps au solaire pour chauffer l'eau.
Exemple pour une pompe de filtration de piscine : Si l'on reprend l'exemple de la pompe de la piscine, celle-ci doit fonctionner au moins quatre heures par jour pour maintenir la qualité de l'eau. Il est recommandé de fixer le moment où la durée cible sera atteinte quelque temps avant le coucher du soleil, afin d'assurer que la pompe fonctionne au moins quatre heures par jour. La durée cible avant le coucher du soleil, afin qu'une partie au moins de l'énergie excédentaire puisse être utilisée pour faire fonctionner la pompe. Si l'heure est fixée à 18 heures, et que la pompe n'a fonctionné que pendant deux heures ce jour-là, alors la sortie relais Finder dédiée sera activée à 16 heures.
